预制分支电缆

我公司生产的各种规格电力电缆,电气装备电缆,裸电线,光纤电缆,通信电缆,及电缆附件.广泛的应用于国家的电力.能源.化工.  航天,通讯事业,港口建设,船舶制造,煤矿生产,楼堂馆所,及各项重点工程建设当中,荣获各项国家级荣誉证书.  主要性能及参数如下: 序号项目 性能要求 1 绝缘电压 AC3.5kv/5min 2 绝缘耐压 ≥200MΩ 3 分支接头电阻比率 分支接头电阻比率≤1.2 4 短路试

  • 产品描述
  •   我公司生产的各种规格电力电缆,电气装备电缆,裸电线,光纤电缆,通信电缆,及电缆附件.广泛的应用于国家的电力.能源.化工.

      航天,通讯事业,港口建设,船舶制造,煤矿生产,楼堂馆所,及各项重点工程建设当中,荣获各项国家级荣誉证书.

      主要性能及参数如下:



    序号

    项目

    性能要求

    绝缘电压

    AC3.5kv/5min

    绝缘耐压

    ≥200MΩ

    分支接头电阻比率

    分支接头电阻比率≤1.2

    短路试验

    短路后直流电阻比率的变化率≤0.2

    热循环试验

    第25周期的测定值:≤75℃

    第26-125周期的测定值,小于第25周期的测温测定值+8℃

    阻燃

    15秒内自然熄灭

    提升金具

    抗张拉力

    24h,2倍重量不拉出

    绝缘电压

    3.5KV/5min

    绝缘电阻

    ≥200MΩ

    模制用塑料

    常温

    抗张拉力

    ≥10MPa

    伸长率

    ≥120%

    加热

    抗张拉力

    加热前85%

    伸长率

    加热前80%

    耐油

    抗张拉力

    加热前85%



    伸长率

    加热前86%

    耐寒

    试验不破碎

    加热变形

    厚度减少率小于50%



      1.YFVV,ZR-YFVV,NH-YFVV型电缆的铜芯的最高工作温度可达70℃.

      2.YFYJV,ZR-YFYJV,NH-YFYJY型电缆最高温度可达90℃;

      3.电缆敷设时环境温度不低于0℃

      具有优良的耐腐性,能抵抗无机盐,油,碱,酸和有机溶剂对它的腐蚀;

      尤其是YFYJV型预制分支电缆具有优良的热稳定性和抗老化性。具有优良的供电可靠性,主干电缆导体无接头,连续性好,减少了故障点。分支接头结构合理,接触电阻极小,不受热胀冷缩影响。短时间内完成护套,避免了接头接触处铜芯长时间裸露在空气中产生氧化而导致接触电阻变化。
       2.可明显降低配电成本降低工程造价,且技术经济指标高,品种规格多,选用灵活,任意组合。 分支接头可根据楼层需要任意设定分支位置。施工方便占用建筑面积小,安装精度要求低。安装周期短,免维护,一次性开通率高。
       3.一般工作场所选用YFVV型,环境平均温度大于35℃或较大负荷,选用YFYJV型,消防用电设备,应急照明等线路选用NH型预制 分支电缆

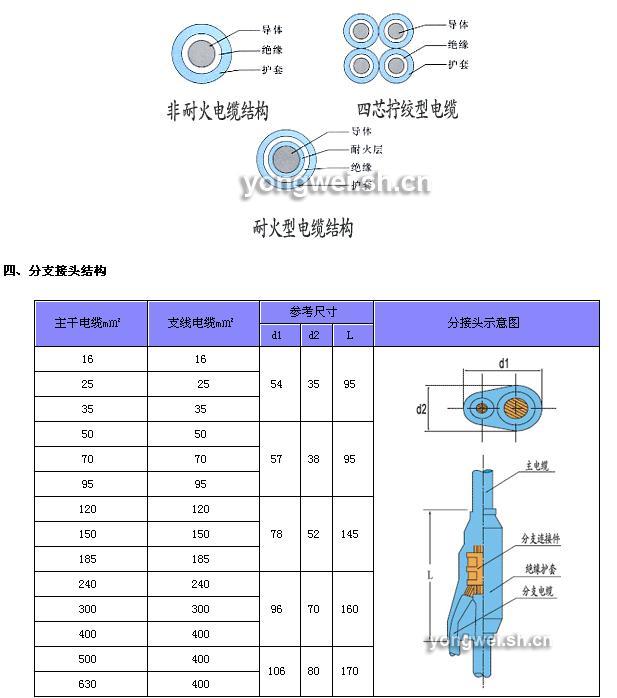

    三、预制分支电缆结构
       标准主干电缆和支线电缆都是以与其型号相对应的材料为绝缘和护套,参照IEC 、GB 、JIS 等标准制成的低压电力电缆。一般主干电缆是单芯或拧绞型多芯(二芯及五芯电缆),支线电缆采用单芯电缆。其结构特性如下:


    主干、分支电缆截面



    型号

     名称

    主干电缆截面 mm²

    分支电缆截面mm²

    支线长

    10

    16

    25

    35

    50

    70

    95

    120

    150

    不大于m

    YFZZ

    (普通70)

    YFYJV

    (普通90)

    ZR-YFVV

    (70)

    ZR-YFYJY

    (90)

    NH-YFVV

    (70)

    NH-YFYJV

    (90)

    聚氯乙烯绝缘

    聚氯乙烯护套

    预制分支电缆

    交联聚乙烯绝缘聚氯乙烯护套预制分支电缆

    阻燃聚氯乙烯绝缘聚氯乙烯护套预制分支电缆

    阻燃聚氯乙烯绝缘聚氯乙烯护套预制分支电缆

    耐火聚氯乙烯绝缘聚氯乙烯护套预制分支电缆

    耐火聚氯乙烯绝缘聚氯乙烯护套预制分支电缆

    35















    50













    70













    95













    120











    150











    185









    240







    300





    400





    500





    630





    800







    500









    630










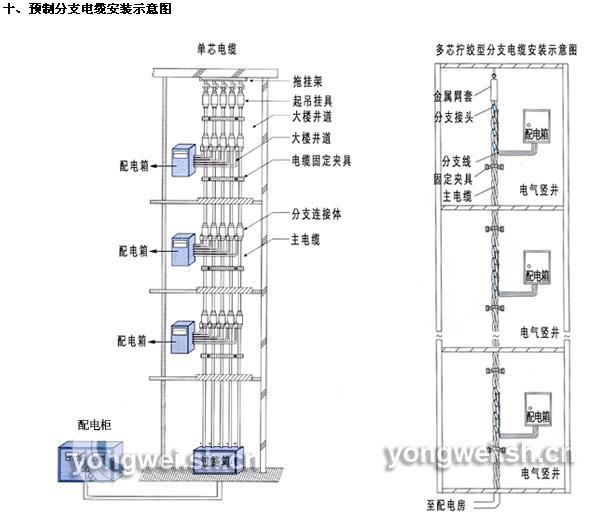

    九、预制分支电缆敷设施工方法例
       ①预制分支电缆在垂直安装时,一般应按以下要领进行敷设
      1、将电缆盘放在放线架上(通常电缆盘放在楼下,将电缆提拉上去)。
      2、提升用的绳索通过卷绕机与电缆相连接。
      3、启动卷绕机将电缆提升上去。
      4、提升用的电缆网套到达房顶时,将网套挂在事先准备好的吊钩上。
      5、对中间部位进行固定。
      6、支线电缆端头与电流表或断流器相接。
      7、进行主干电缆的连接。
       ②预制分支电缆敷设时注意事项
      1、确认预制分支电缆是否安全通过贯通孔洞。
      2、采用预防措施防止提升过程中,分支部在贯通孔洞受损伤。
      3、提升过程中不要对分支线施加张力。
      4、使用电缆重量4 倍以上强度的提升用绳索。
      5、电缆提升完毕,应立即用适当的方法加以固定,以免电缆坠落受损。



    十二、预制分支电缆的优点
       1、 具有优良的供电可靠性
       (1)主干电缆导体无接头,连续性好,减少了故障点。
       (2)预制分支电缆接头采用工厂全程机械化制作,大大降低了人为因素造成质量不稳定现象。
       (3)分支接头结构合理并引进日本先进工艺制作,接触电阻极小,不受热胀冷缩影响。
       (4)短时间完成分支接头成型,避免了接头处铜导体长时间暴露空气中产生氧化而导致接触电阻变化。
       2、可明显降低配电成本
       与母线槽比,可降低工程造价,并且技术经济指标高,综合经济效益显著。
       3、品种规格多,选用灵活,任意组合
       (1)主干电缆从10 mm2 ~630 mm2 , 支线电缆从6 mm2 ~400 mm2 任意组合。
       (2)电缆的品种较多,主要有 YFFZ-VV 、YFFZ-ZR-VV 、 YFFZ-NH-VV 、 YFFZ-YJV 、 YFFZ-ZR-YJV 、 YFFZ-NH-YJV 、 YFFZ-WL-ZR-YJE 、 YFFZ-DL-NH-YJV 等,可根据需要选用.

      (3)分支接头可根据楼层需要任意设定分支位置。
       4、安装环境要求低、施工方便
       (1)占用建筑面积小,有利于建筑面积的有效使用,对土建的空间尺寸要求低。
       (2) 使用环境要求低,安装精度要求低。
       (3)安装简单方便,安装技术要求不高,安装设备仅需一台卷绕机即可,且安装周期短,仅为母线槽安装工时的5%-10% ,安装劳动强度低。
       (4)由于电缆的弯曲半径小,大大降低了安装难度,缩小了空间尺寸。
       5、优良的抗震性、气密性、防水性和耐火性
       (1)优良的抗震性,一般机械连接母线槽接头,在墙体震动后会发生接头松动,而预制  分支电缆则不会受到影响。特别是在通过建筑沉降缝时不需要任何措施。
       (2)良好的气密性和防水性,能在潮湿的环境中正常运行,也能在露天及埋地敷设。
         采用“ NH ”型的预制 分支电缆,可在燃烧情况下,保持90min 的正常供电运行。
       6、免维护
       (1)预制分支电缆按规定方法安装后,一次性开通率高。
       (2)正常运行的预制分支电缆系统平时不需要作维护保养。
